00 前言
01 为什么是Alluxio
![](https://101.200.239.157/wp-content/uploads/2022/07/1.png)
图1 Alluxio概览[4]
如上图所示,Alluxio上层支持多种计算引擎,包括数据分析和AI领域;下层支持多种存储,包括分布式文件和对象存储。Alluxio很好的弥补了计算引擎和底层存储的中间地带:对分布式内存的管理。我们选择Alluxio作为Shuffle场景的内存缓存系统,主要考虑的是Alluxio以下的优势:
智能多层缓存[4]:利用内存是我们对性能的考量,当内存不够的时候,数据保存在哪里?这一点决定了系统的稳定性。Alluxio的数据管理不局限在内存上,当内存不够,Alluxio可以将数据落盘(SSD/HDD,我们内部版本实现)。这是我们选择Alluxio最重要的原因,用内存加速,但不能完全把数据的稳定性交给内存。
本地读写优势:分布式存储跟本地存储在读写效率上对比往往有差距,尤其是在大并发场景下。我们在使用HDFS承接 Shuffle数据时发现,HDFS多个文件同时读写,每个文件会用两个线程来处理(DataStreamer和ResponseProcessor),分别处理数据写入和DataNode的响应。ShuffleWorker单机同时打开文件个数可达上万,对CPU造成比较大的压力。
另外,HDFS在读写本地数据时,通过 127.0.0.1 回环地址读写,虽然不会走网卡,数据还是会走完其他的网络读写流程,在本地读写的时候并没有明显的性能提升。
Alluxio读写文件的线程采用NIO的线程池模型,本地直接读写内存或者磁盘文件。这两个点对比HDFS这种分布式文件系统,在大量文件读写的场景CPU消耗更低。同时,本地直接读写内存或者磁盘效率更高,ShuffleWork和Alluxio的worker部署在同一台机器上,性能优势更明显。
通用性:Alluxio已经广泛应用在大数据存算和机器学习训练加速,主要场景有多存储统一命名空间[5],对SQL查询和机器学习加速[6][7][8]。Alluxio有良好的通用性,线上大规模部署Alluxio后,不仅能在shuffle场景下有加速效果,在Ad-hoc查询以及机器学习等都可以充分利用Alluxio带来的好处。
02 Alluxio性能优化
作为一款流行的分布式 Cache 系统,Alluxio在小数据量读写场景下有着良好性能表现。但在大规模的数据读写场景,Alluxio 的性能表现有些差强人意。我们在一台配置80 core cpu,384G memory,24块HDD磁盘的物理机器,单机压测Alluxio 1000并发读写的性能,优化前的性能数据如 表1 第三列所示。
测试结果显示,Alluxio在大规模数据读写场景下,存在两个问题:
1、Worker/Client 内存溢出
2、磁盘读写速度太慢
分析原因如下:
1、Alluxio使用Grpc通信,Grpc线程模型层级过多,数据在多个线程池之间多次拷贝
2、数据使用Pb消息序列化,不能利用堆外内存的零拷贝优势
3、Grpc对底层的 Netty 的直接内存控制不够灵活,导致直接内存OOM
优化方案:
针对上面分析的问题,我们对 Alluxio 的读写数据底层通信模型进行了优化,主要优化点:
1、线程模型优化
![](https://101.200.239.157/wp-content/uploads/2022/07/2.png)

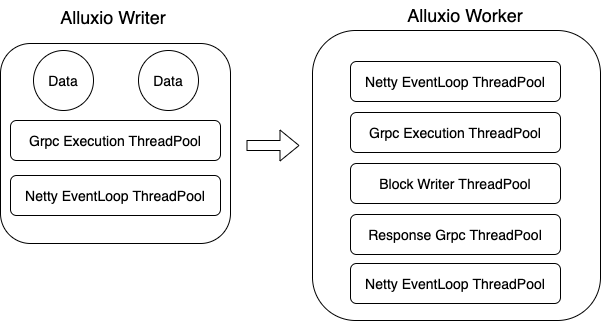

图 2 Alluxio现有数据写入流程线程
如图2所示,一个数据块从Writer到最终写入完成,经历的线程池多达7组,整个过程过于冗余。所以,我们第一步先优化线程模型:

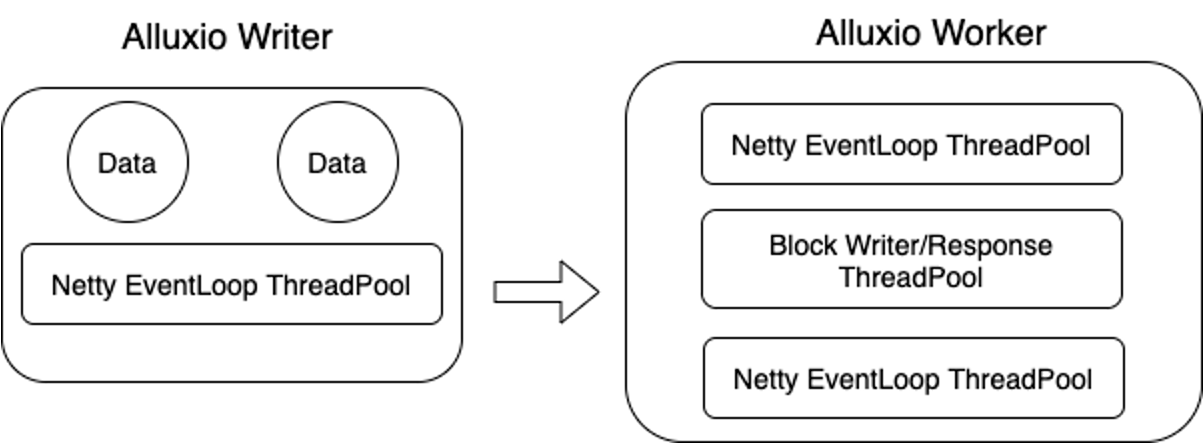

图 3 Alluxio优化后写入流程线程
优化后的线程模型,一个数据块最终写入完成,只需经历4组线程池。降低数据在线程池之间的流转复制,对性能的提升非常直观。
同时,我们使用定制化的线程池模型代替java原生线程池,将同一个文件的读写绑定到同一个线程处理,取代使用锁保障对一个文件的读写操作,降低线程之间抢占锁带来的性能消耗。
2、数据序列化优化
当前Alluxio数据传输序列化用的是protobuf格式,元数据和数据均包含在pb消息体内,这样带来两个问题:
a. 数据本身放到pb消息体内,序列化反序列化对CPU消耗比较大
b. 数据需要从堆外内存拷贝到堆内 Pb 消息体,不能利用 “零拷贝”发送数据的优势

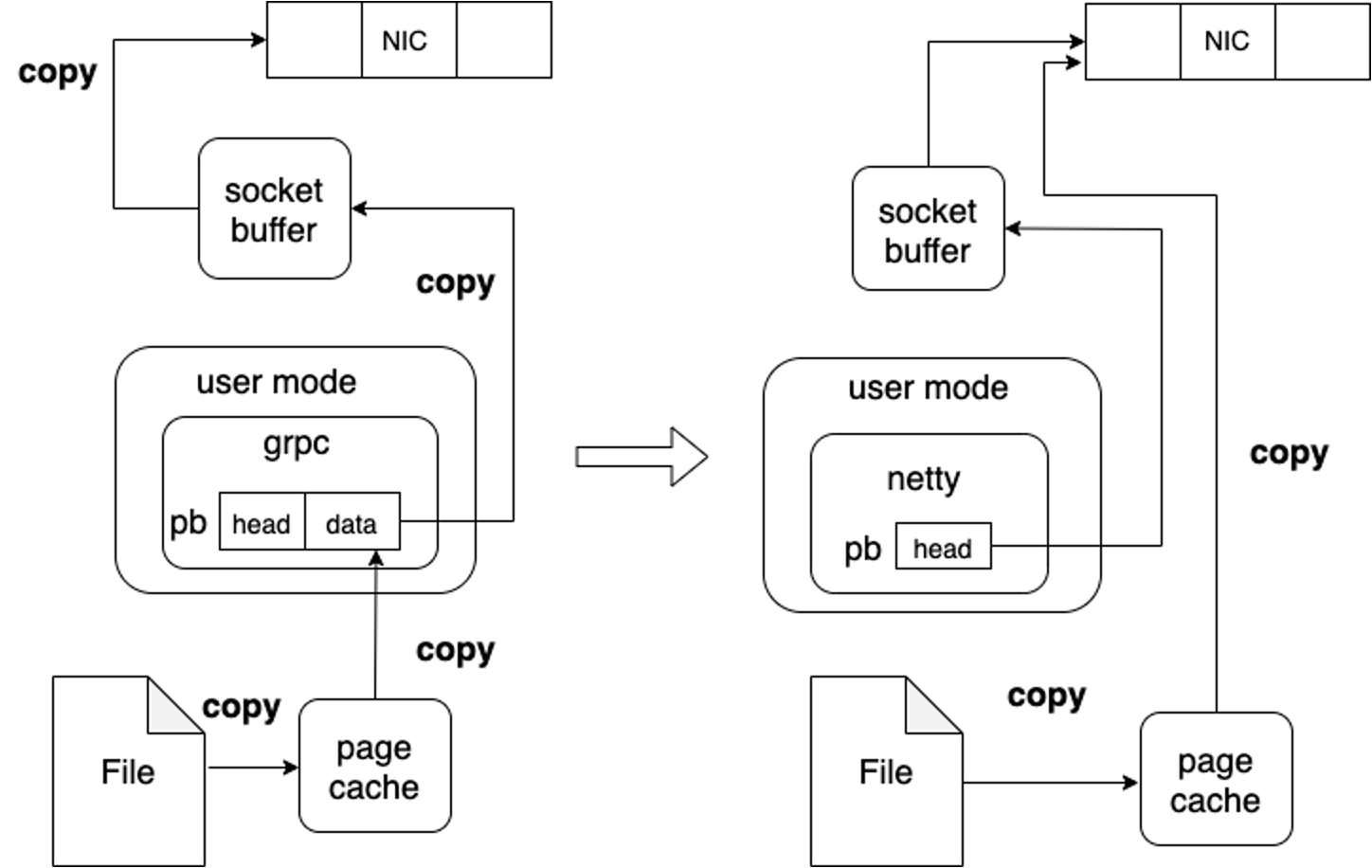

图 4 Alluxio 读磁盘数据零拷贝优化
3、其他优化点
a. 使用缓存+FileChannel 替代MMap读写本地磁盘数据,主要原因是Alluxio使用MMap需要频繁申请堆外内存,开销比较大。
b. 打开Linux Native预读,提升读数据性能
c. 远程读写数据根据内存使用流控,Client端和Alluxio Woker端的读写数据匹配,降低OOM风险
优化效果
我们直接看优化前后的对比数据:
|
|
|
|
|
|
|
13.5 | 20 |
|
|
|
6.5 | 9.15 |
|
|
|
1.7 | 3.1 |
|
|
|
OOM | 2.9 |
|
03 Alluxio加速Shuttle起飞
![](https://101.200.239.157/wp-content/uploads/2022/07/5.png)
图 5 Alluxio结合Shuttle架构
ShuffleWorker与AlluxioWorker部署到线上计算节点,可以利用起来线上集群计算节点空闲内存。ShuffleWorker接受到数据将数据交付AlluxioWorker,内存如果不够用,AlluxioWorker自身有主动将内存数据落盘的机制(自研功能)。为保障Alluxio对内存的使用不影响本机上的计算任务对内存的需求。我们设计了以下两个机制:
动态管理内存:
为了保障不影响线上任务正常运行,我们在NodeManager中新增MemManager模块,AlluxioWorker中新增MemDumper模块,用来协调拉起的 container 的内存使用与Alluxio缓存使用的内存的分配比例。当 container占用的内存水位逐步升高但是未达到container申请内存的上限,MemManager会通知本机上AlluxioWorker的MemDumper释放一定的内存,MemDumper会将挑选部分数据刷到磁盘,释放内存。
![](https://101.200.239.157/wp-content/uploads/2022/07/6.png)

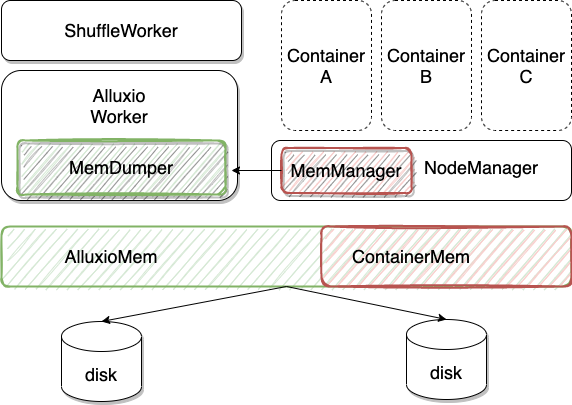

图 6 动态内存管理架构图
其实在这种方式下,Alluxio是在“偷”用线上计算资源的内存在用。这一点是基于我们观察线上计算集群的物理内存使用率普遍偏低的背景下做这样的设计。如果Alluxio集群是独立部署,内存独占,可以不用考虑这么多。
Shuffle数据分级:
前面讲述的是Alluxio和NodeManager协调内存的使用,在Shuttle与Alluxio之间,我们对不同的作业的数据存储也做了区分。简而言之,内存是稀缺资源,虽然我们将大量闲置内存统一管理起来了,但也不能完全覆盖线上所有作业使用内存做 Shuffle。所以,我们根据线上作业优先级区分使用内存的量,尽量保障高优先级和小作业的数据使用内存 Shuffle。
具体策略:作业 Partition文件可用内存量跟作业优先级成正比,优先级越高,单个Partition 文件可用内存越多。这样,既能保障高优先级作业尽量用内存,又能保障足够小的作业使用内存。我们的线上作业分为9级,最低一级的作业每个 Partition 可用内存为64M,每升一级,可用内存增加32M,如图7所示。

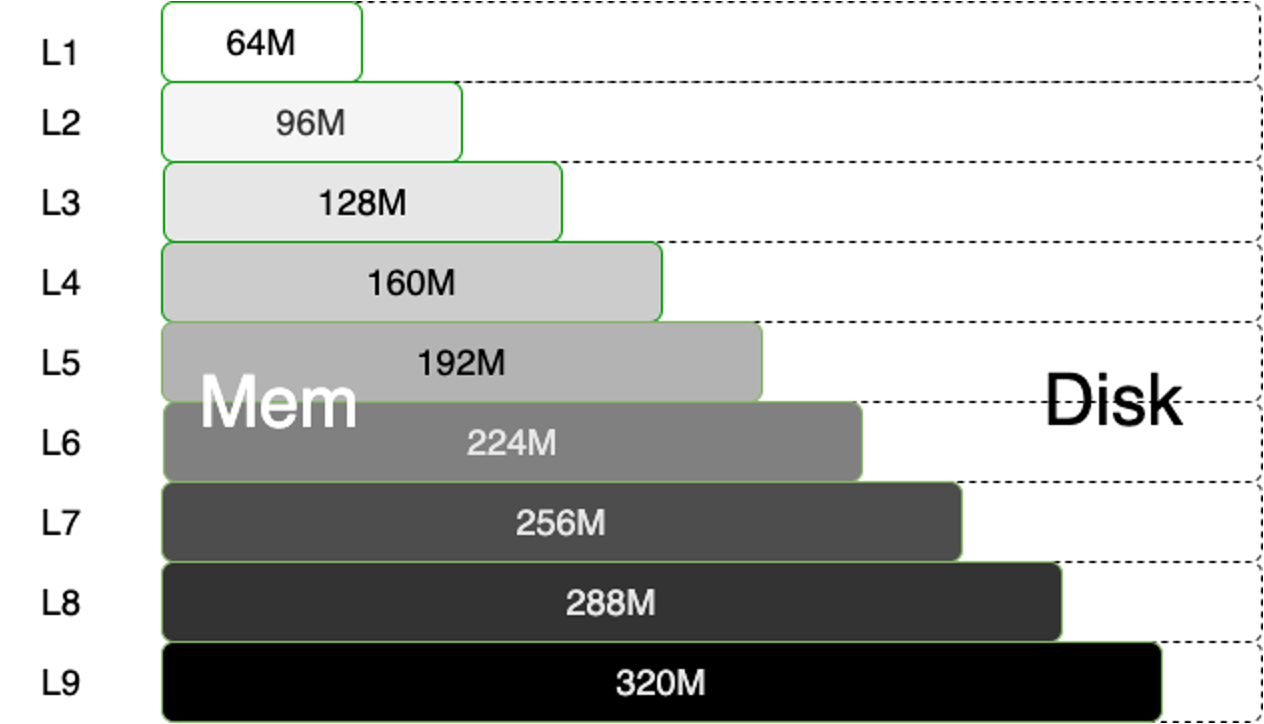

图 7 任务分级使用内存示意图
如果分区文件超过可用内存大小,剩余的数据量会使用磁盘存储,如图7所示,深色区域数据存储在内存,白色区域数据存储在磁盘。
04 测试结果
上面介绍了各种优化策略,我们看一下最终Alluxio结合Shuttle对任务的计算性能提升多少,我们仍然选用TeraSort作为对比 Benchmark。不仅对比与HDFS磁盘存储的性能,同时也会跟之前对比过的EMR-RSS一起做对比。
测试环境同[2]文中测试环境,同样多次测试取平均值对比,时间单位:分钟;测试结果数据见表2:
|
|
|
|
|
|
3.4 | 3.2 |
|
|
|
7.7 | 7.4 |
|
|
|
18.54 | 17.5 |
|
|
